軸承是振動顎式破碎機的重要部件之一。由于軸承徑向游隙、偏心負荷的作用，隨軸承轉速的提高，軸承保持架與滾動體之間轉速差別也越大。在滾子進入和離開載荷區時，它在短時間內的變化也較明顯。軸承保持架與滾動體的加速度和減速度也會使軸承保持架與滾動體之間產生巨大的切向力，滾動體的切向力越大，軸承保持架與滾動體的加量越大，這種切向力越大。軸承保持架的受力分析如下文。

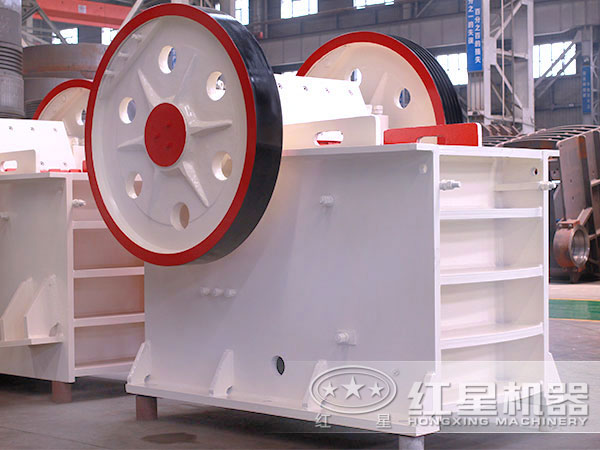

顎式破碎機

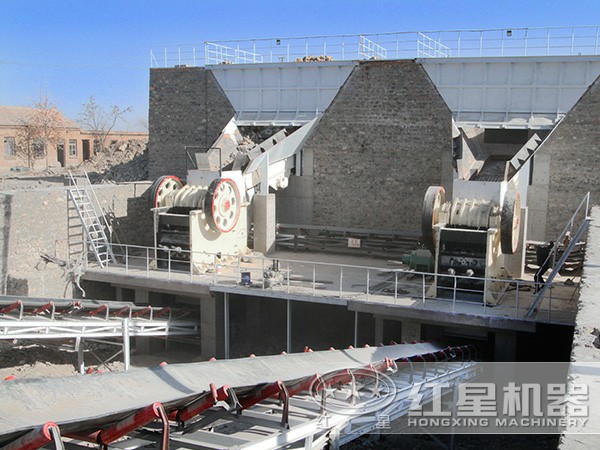

顎式破碎機作業現場

振動顎式破碎機是在偏心負荷的作用下工作的，軸承時刻受到高頻高加速度作用，一般可達幾十倍于重力加速度，這種加速度會引起保持架和無載滾動體在外部加速度方向的慣性力。這些慣性力主要是由保持架來承受的。以這種高頻高加速度作用的滾子引導保持架為例，來說明慣性力和支撐效應的影響，作用于過梁重心的過梁慣性力和作用于保持架重心圈體慣性力，由載荷區內滾動體所支承的過梁完全承受。而作用于滾動體重心的慣性力只把它的切向力作用于保持架過梁，其徑向分力只施加在內圈或外圈上。

保持架過梁總的支承效應也可以分解成徑向分量和切向分量，對于擋邊引導的保持架，支承效應只出現在保持架圈體和擋邊之間，過梁所承受的也只有滾動體切向分量和自由運動狀態受到干擾所造成的過梁負荷。因此擋邊引導保持架過梁的外部負荷明顯低于滾子引導保持架過梁的負荷。

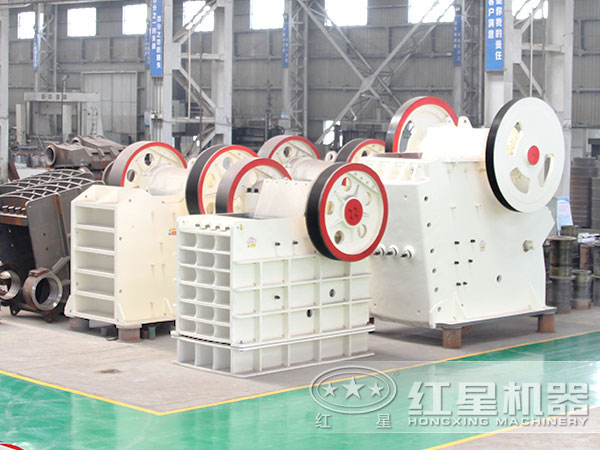

顎式破碎機生產車間

軸承保持架應選用實體保持架外圈引導定心方式，由于振動過程中滾子與保持架不可避免的存在著沖擊。采用實體保持架可大大提高保持架的結構強度，可承受高轉速時的保持架自身離心力。采用實體保持架外圈的擋邊來引導定心與用內圈引導相比，不僅潤滑冷卻效果好，而且外圈的擋邊來引導的實體保持架自身離心力，迫使保持架偏移的方向總是較厚的一邊受磨損，而且不平衡離心力可以在工作中自動得到改善。關于顎式破碎機的更多資訊歡迎免費在線咨詢。
