輥式破碎機是一種較古老的破碎機，其結構簡單、易于制造、過粉碎少、能破碎黏濕物料，因此被廣泛應用在中低硬度物料的破碎作業中。

近些年來隨著生產建設的發展及科技水平的不斷提高，輥式破碎機在結構和破碎機理方面均有新的改進和發展，如分級式破碎機、輥壓機等。輥式破碎機按輥子數目可分為單輥、雙輥、三輥和四輥破碎機，本文主要其中的兩種：單輥和雙輥破碎機。

單輥破碎機的輥子外表面與懸掛在心軸上的顎板內側曲面構成破碎腔，顎板下部有支承座。物料由進料斗進入破碎腔上部被順時轉動的齒輥咬住后帶到破碎腔，間隙逐步減小的區域受擠壓、沖擊和劈裂作用而破碎，后從底部排出。顎板內側上的襯板可以是光面的、帶溝槽的或帶齒的。由于顎板是鉸接在心軸上，故它的角度可以調整，從而可以改變襯板與齒輥之間隙（排料口），達到調整產品粒度的目的。顎板可由彈簧支承。破碎保險裝置的作用是當不能破碎物料進入破碎腔時，顎板向后退讓，排除破碎物，因此起到保護破碎機作用。

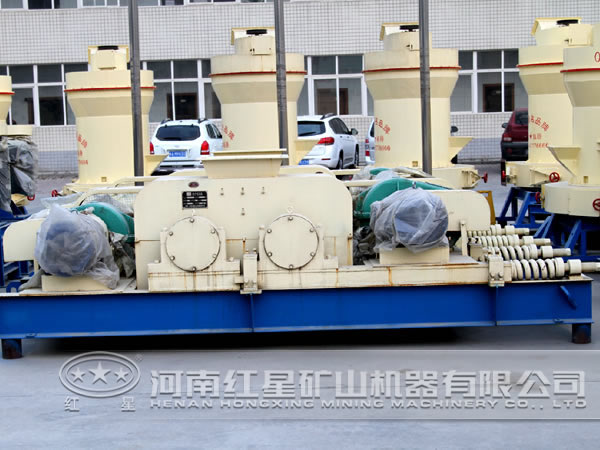

雙輥破碎機的輥子支承在活動軸承上，輥子支承在固定曲承上。活動軸承借助彈簧被推向左側擋塊處。兩輥子做相向轉動，給入兩輥子之間的物料受輥子與物料之間摩擦力作用，隨著輥子轉動咬住進而被帶入兩輥之間的破碎腔內，受擠壓破碎后從下部排出。兩輥之間較小間隙為排料口寬度，破碎產品較大粒度就是由它的大小來決定。活動軸承沿水平方向可以移動，當非破碎物進入破碎腔時，輥子受力突增，輥子和活動軸承壓迫彈簧向右移動，使排料口間隙增加，非破碎物排出機外，從而防止破碎機的軸承等機件受到損壞。因此，它是破碎機的保險裝置。活動軸承在彈簧力的作用下，向左方推進至擋塊位置。調節裝置的作用是當排料口寬度需要調節時，可以改變擋塊位置。
